空壓機主機軸功率有哪些影響因數?

返回列表 來源: 發布日期: 2021.10.20

我們在計算空壓機的主機軸功率時,需要輸入進氣壓力、進氣溫度、環境溫度、工作壓力、主機轉數、進氣壓降、排氣壓降等參數。所以,這些參數都會影響到主機軸功率的大小。

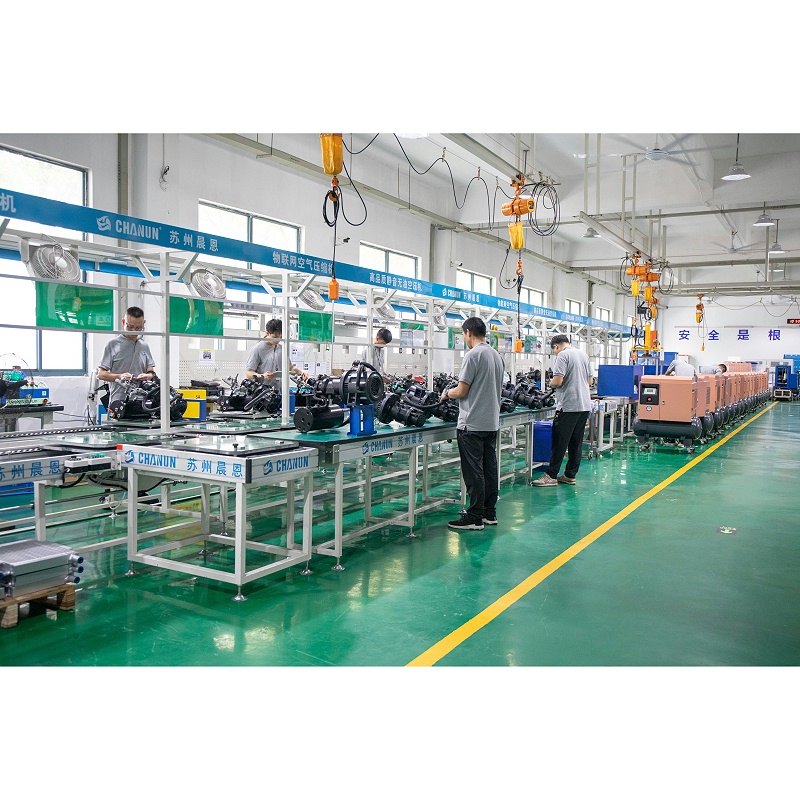

產線三

①機組進氣壓力的影響

雖然國家標準規定空壓機的制造和測試按照“標準工況”(標準進氣壓力Px=1.013bar)。但在實際使用工況不同(海拔高度),空壓機在不同的設計與制造及客戶現場表現也會不同(進氣壓損差異),對空壓機的軸功率產生影響。

9的橫坐標為進氣壓力,右邊綠色縱坐標為軸功率。當進氣壓力增加時,軸功率曲線下降;反之,則上升。

我們可以理解為,由于進氣壓損而造成壓縮比不同導致軸功率不一樣。

2:一個客戶在海拔3000m處使用一臺空壓機要求0.7MPa,氣量5.44m3/min時。(查資料環境壓力為:0.7bar),其壓縮比:

i=P排/Px=(7+0.7)/0.7=11 ——公式(7)

意味著需要相同氣量,此時軸功率比標準工況(壓縮比8)時要大,必須選擇10bar空壓機。因此當進氣壓力降低,軸功率增加。

3:某空壓機空濾及減荷閥壓降為35mbar ,要求0.7MPa,氣量5.44m3/min時。其壓縮比:

i=P排/Px=(7+1)/0.965=8.3 ——公式(8)

意味著需要相同氣量,此時軸功率比標準工況(壓縮比8)時要大3.6%。因此當進氣壓力降低,軸功率增加。

②環境溫度的影響

雖然國家標準規定空壓機的制造和測試按照“標準工況”(標準溫度T=20℃)。但在實際使用時工況不同,空壓機在不同的客戶現場表現也會不同。環境溫度差異對空壓機的功率會產生影響。

11的橫坐標為環境溫度,右邊綠色縱坐標為軸功率。當環境溫度增加時,軸功率曲線下降。但是由于容積流量曲線下降斜率更大(藍色曲線),機組的比功率反而上升(紅色曲線);反之亦然。。

③工作壓力的影響

在相同主機和轉數情況下,排氣壓力越大,空壓機軸功率越大!

在這里,我們可以區分三種情況:

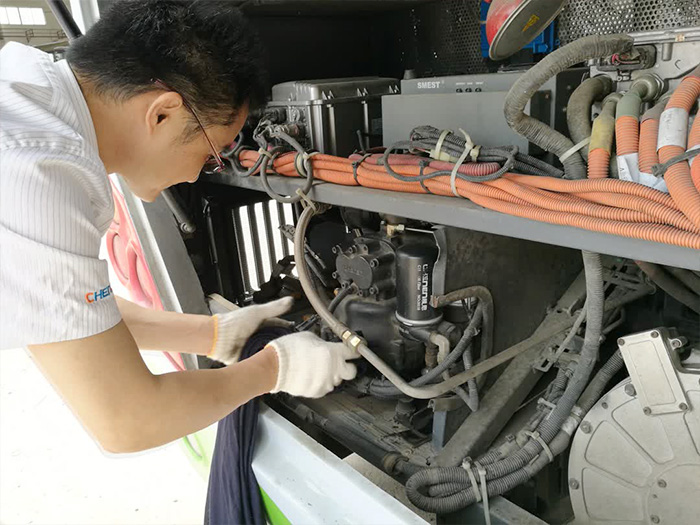

服務客戶現場圖

a) 空壓機內部系統壓降:在相同工作壓力下,空壓機主機后到出氣口前的氣路系統壓降越小,主機排氣壓力就越小,主機的軸功率就越小,機組比功率就越小,空壓機越節能;反之則耗能。

b) 空壓機后系統壓降:在相同工作壓力下,空壓系統(空壓機后的管路、凈化設備及輔件等)由于浪費成品氣(管路泄露、凈化設備耗氣量大、不合理用氣等)或系統壓降大(管路壓降、凈化設備壓降、系統配置不合理等等)造成主機排氣壓力遠遠大于其正常工作壓力而導致主機軸功率增大,機組比功率就增大,空壓機耗能;反之就節能。

當空壓機工作一段時間后,由于空濾芯及油氣分離器芯隨著工作時間及環境影響,會增加阻損,從而造成主機工作壓力上升,到達維護保養要求前,主機軸功率也會增加。出于電動機的安全考慮,必須要增加這部分余量,在電動機部分會有詳細量化。

④主機轉數的影響

在相同主機和工作壓力下,主機轉數增加或減少,軸功率就增加或減少!


服務安裝現場圖

5,某品牌變頻螺桿空壓機,可以進行兩種壓力控制模式:

a. 在工作壓力不變的情況下,可以隨負荷變化通過改變主機的轉數來達到節能的目的;

b. 同時也可以在軸功率不變的情況下,隨工作壓力的改變通過改變主機的轉數實現空壓機增減排氣量,從而達到變頻空壓機利用至大化。這就是為什么這款空壓機有100Hz的變量

⑤主機的效率影響

不管什么主機,每檔主機都會有其效率曲線,當主機轉數過低時,主機因為泄露增大導致機組比功率高(所以變頻空壓機的頻率都在20Hz以上,再低不但耗能,且可能打不出氣);當主機轉數過高時,主機的機械摩擦增大導致機組比功率高。

由于變頻空壓機能效限定值的計算方法與工頻空壓機不一樣,因此利用好了主機的效率曲線,把在工頻空壓機不是1級能效的主機經過調校后用在變頻空壓機上,取得1級能效的案例比比皆是。

活塞運動圖

因此,從GB19153-2019《容積式壓縮機能效限定值及能效等級》可以看出,相同功率下,同樣是1級能效,工頻比功率值要求比變頻比功率值小。從空壓系統節能的角度來說,在滿載工況下,工頻機比變頻機節能。這與主機效率點選取有關,在第三章《噴油螺桿空壓機能效限定值分析》中有分析。

⑥主機的型線影響

螺桿空壓機已經有近百年的歷史,主機的設計主要是螺桿線型的演變。

線型設計要求:

a) 軸向氣密性和橫向氣密性高

b) 接觸線長度盡量短

c) 面積利用系數大

d) 減少和避免漏氣三角形

e) 重量輕,剛性好

f) 良好的工藝性

其中,較重要的是型線的面積利用率:Cn=F/Dm,其次為主機的加工工藝。

所以一款好的主機,首先考慮的是安全和耐用,其次才是節能。撇開了主機的安全和耐用而空談節能,賺的不如賠得多。

⑦壓縮比的影響

前面在進氣壓力影響中提到“壓縮比”。在空壓機主機壓縮過程中不可能100%空氣都被壓縮,會有一定量的空氣泄露,壓縮比越高,泄露越嚴重;同時“壓縮比”越高,壓縮空氣的溫升也越高,當空壓機從電能轉化為機械能,再轉換為空氣壓力勢能時,空氣溫度變化越小,空壓機的主機軸功率越小,空壓機越節能。這也是兩級壓縮在大機型中比單級壓縮更容易達到1級能效的原因之一。
