這應該是你見過最全的空壓機基礎知識大合集!

返回列表 來源: 發布日期: 2024.01.02

1


01

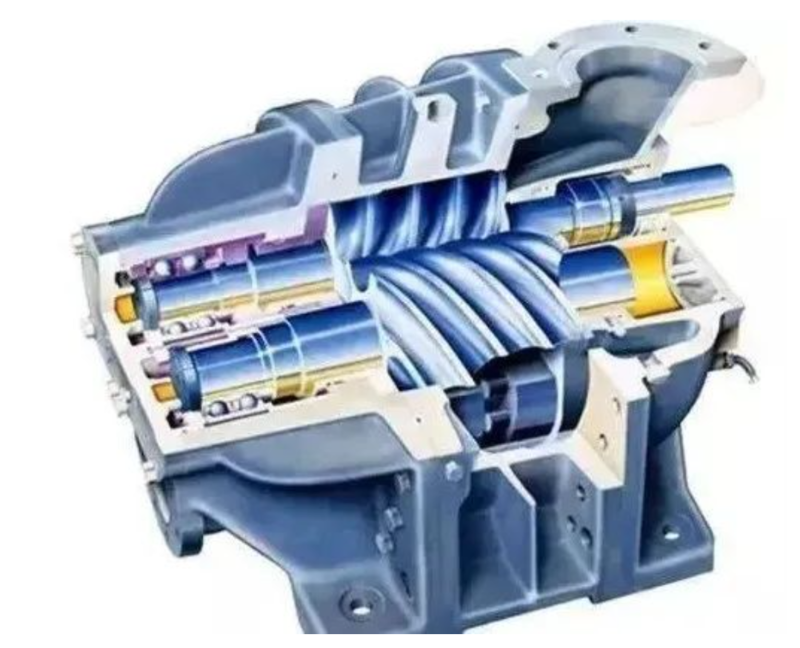

螺桿壓縮機的工作原理

螺桿式壓縮機汽缸內裝有一對互相嚙合的螺旋形陰陽轉子,兩轉子都有幾個凹形齒,兩者互相反向旋轉。轉子之間和機殼與轉子之間的間隙僅為5~10絲,主轉子(又稱陽轉子或凸轉子),通過由發動機或電動機驅動(多數為電動機驅動),另一轉子(又稱陰轉子或凹轉子)是由主轉子通過噴油形成的油膜進行驅動,或由主轉子端和凹轉子端的同步齒輪驅動。所以驅動中沒有金屬接觸(理論上)。轉子的長度和直徑?jīng)Q定壓縮機排氣量(流量)和排氣壓力,轉子越長,壓力越高;轉子直徑越大,流量越大。


01

螺旋轉子凹槽經過吸氣口時充滿氣體。當轉子旋轉時,轉子凹槽被機殼壁封閉,形成壓縮腔室,當轉子凹槽封閉后,潤滑油被噴入壓縮腔室,起密封。冷卻和潤滑作用。當轉子旋轉壓縮潤滑劑+氣體(簡稱油氣混合物)時,壓縮腔室容積減小,向排氣口壓縮油氣混合物。當壓縮腔室經過排氣口時,油氣混合物從壓縮機排出,完成一個吸氣——壓縮——排氣過程。螺桿機的每個轉子由減摩軸承所支承,軸承由靠近轉軸端部的端蓋固定。進氣端由滾柱軸承支承,排氣端由一以對靠的賀錐滾柱支承通常是排氣端的軸承使轉子定位,也就是止推軸承,抵抗軸向推力,承受徑向載荷,并提供必須的軸向運行最小間隙。

02

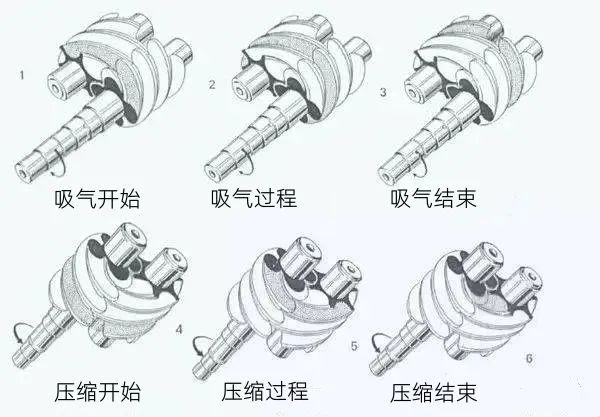

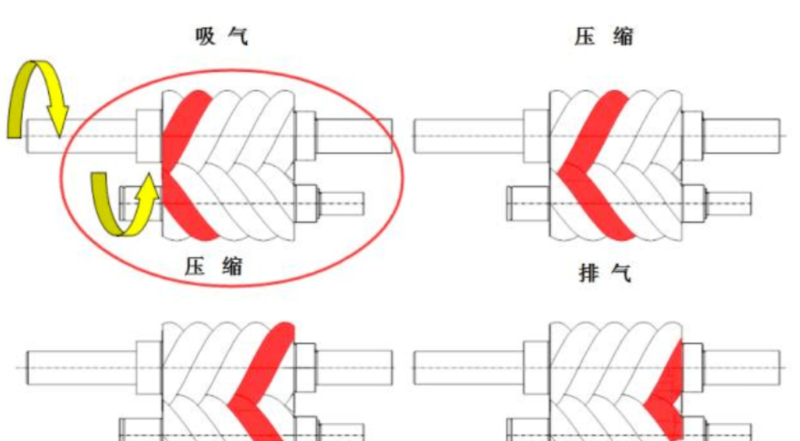

工作循環可分為吸氣、壓縮和排氣三個過程。隨著轉子旋轉,每對相互嚙合的齒相繼完成相同的工作循環。


02

吸氣過程

螺桿式的進氣側吸氣口,必須設計的使壓縮室可以充分吸氣,而螺桿式空壓機并無進氣與排氣閥組,進氣只靠一調節閥的開啟、關閉調節,當轉子轉動時,主副轉子的齒溝空間在轉至進氣端壁開口時,其空間最大,此時轉子的齒溝空間與進氣口之自由空氣相通,因在排氣時齒溝之空氣被全數排出,排氣結束時,齒溝乃處于真空狀態,當轉到進氣口時,外界空氣即被吸入,沿軸向流入主副轉子的齒溝內。螺桿式空壓機維修提醒當空氣充滿整個齒溝時,轉子之進氣側端面轉離了機殼之進氣口,在齒溝間的空氣即被封閉。


03


03


封閉及輸送過程


主副兩轉子在吸氣結束時,其主副轉子齒峰會與機殼閉封,此時空氣在齒溝內閉封不再外流,即[封閉過程]。兩轉子繼續轉動,其齒峰與齒溝在吸氣端吻合,吻合面逐漸向排氣端移動。

04

壓縮及噴油過程


在輸送過程中,嚙合面逐漸向排氣端移動,亦即嚙合面與排氣口間的齒溝間漸漸減小,齒溝內之氣體逐漸被壓縮,壓力提高,此即[壓縮過程]。而壓縮同時潤滑油亦因壓力差的作用而噴入壓縮室內與室氣混合。

05

排氣過程


當螺桿空壓機維修中轉子的嚙合端面轉到與機殼排氣相通時,(此時壓縮氣體之壓力最高)被壓縮之氣體開始排出,直至齒峰與齒溝的嚙合面移至排氣端面,此時兩轉子嚙合面與機殼排氣口這齒溝空間為零,即完成(排氣過程),在此同時轉子嚙合面與機殼進氣口之間的齒溝長度又達到最長,其吸氣過程又在進行。

04
